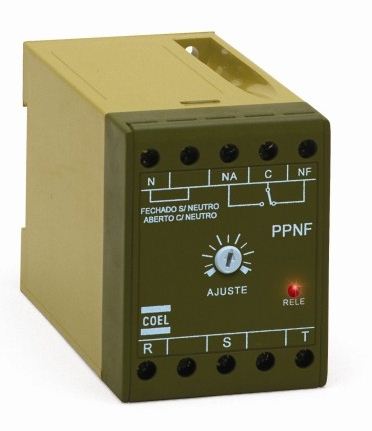

RELÉ DE PROTEÇÃO DE FALTA DE FASE

Os Relés são dispositivos eletrônicos que protegem os sistemas trifásicos contra falta de fase ou falta de neutro (opcional). Sempre que houver uma anomalia no sistema o relé comutará sua saída para interromper a operação do motor ou processo a ser protegido.

Isso é muito importante no caso de motores, porque um motor trifásico queima se rodar com duas fases.
Quando é usado o relé de proteção, assim que haja uma condição anormal na rede o relé interno dele comutará desligando o sistema a ser protegido.

Como funcionam

Falta de fase: Conectam-se as três fase da rede, L1,L2 e L3 para a entrada. Estando presente as três fase o rele interno é energizado fechando seu contato NA(normalmente aberto) e abrindo o NF(normalmente fechado). Quando ocorre uma falta de fase este é desenergizado e seus contatos realizam a operação inversa. Normalmente o contato NA é usado para permitir a ligação de um rele de comando ou diretamente um contator que deverá ser desabilitado se houver falta de fase.

Assimetria de fases

Conectam-se as três fases a entrada do rele. Quando ocorre a energização o rele de saída é energizado e seu contato NA fecha permitindo que o circuito a ser protegido opere. Quando ocorre uma assimetria entre fases maior que a ajustada via botão frontal do rele, o rele de saída dele é desenergizado e seu contato NA volta a ficar aberto desabilitando o circuito a ser protegido. Geralmente os reles encontrados no mercado possibilitam um ajuste de até 20%.
